Инструкция по ремонту устройства заваривания JURA
Инструкция по переборке заварного механизма кофемашины JURA
Тонкой шлицевой отвёрткой снимаем верхнее ребро жёсткости.
Аккуратно отжимаем защелки крепления боковых панелей, по четыре с каждой стороны, снимаем их.
Снимаем направляющие заварочной камеры.
Снимаем шайбы с направляющих, всего их четыре.
Откручиваем главную шестерёнку.
Извлекаем верхний поршень.
Сдвигаем по направляющим дренажный клапан.
Снимаем два стопорных кольца с штока крепления заварочной камеры.
Извлекаем шток заварочной камеры.
Извлекаем нижний поршень.
Снимаем заварочную камеру.
Достаем редуктор нижнего поршня.
Все детали тщательно промываем, на поршни ставим новые кольца.
Устанавливаем редуктор нижнего поршня обратно в основу механизма.
Соединяем редуктор и заварочную камеру, только после этого устанавливаем нижний поршень . Внимание после сборки нижний поршень должен оказаться в самом низу заварочной камеры.
Устанавливаем шток заварочной камеры.
Устанавливаем шайбы, две штуки на внутренние стороны направляющих.
Устанавливаем два стопорных кольца на шток.
Ставим верхний поршень.
Ставим шестерёнку, шайбы направляющих внешние две штуки, направляюшие.
Ставим ребро жёсткости.
Устанавливаем по направляющим новый дренажный клапан.

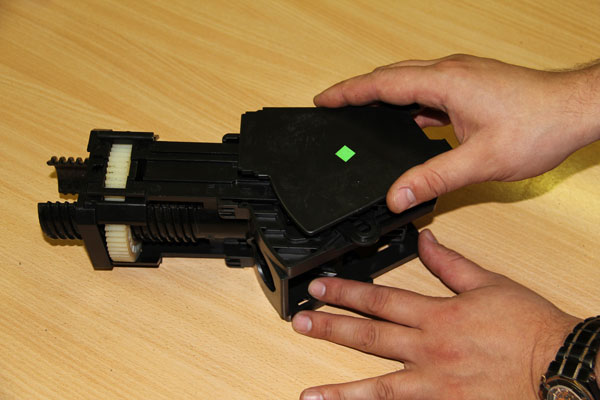

Защёлкиваем боковые стенки.
