Delonghi ESAM 04.110 S из чего она состоит и как к этому добраться.

Delonghi ESAM 04.110 S

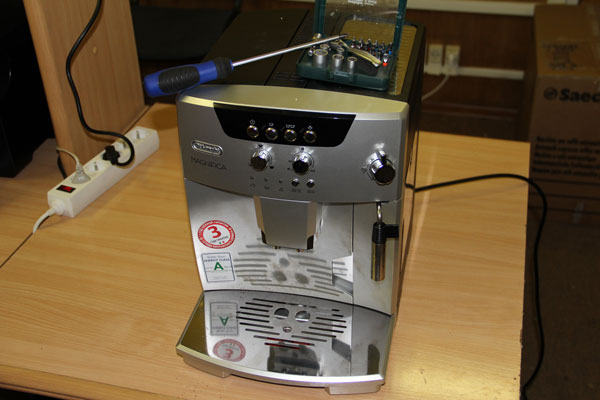

1

Убираем контейнер для воды и контейнер для отходов.

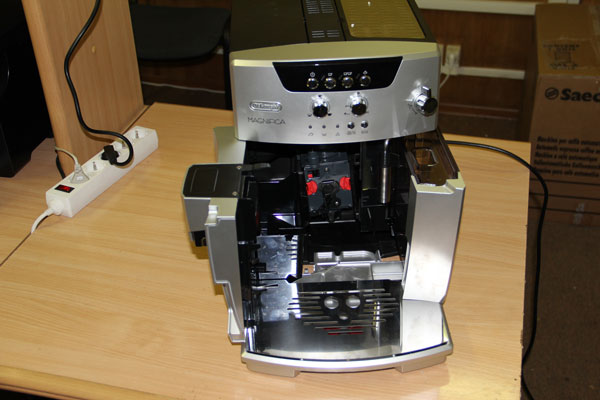

2

Откручиваем шесть винтов с задней стороны кофемашины.

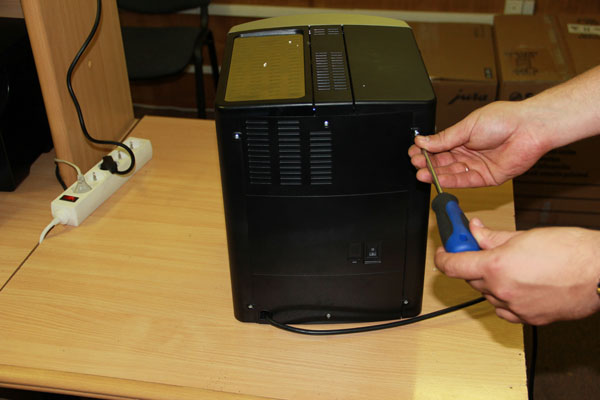

3

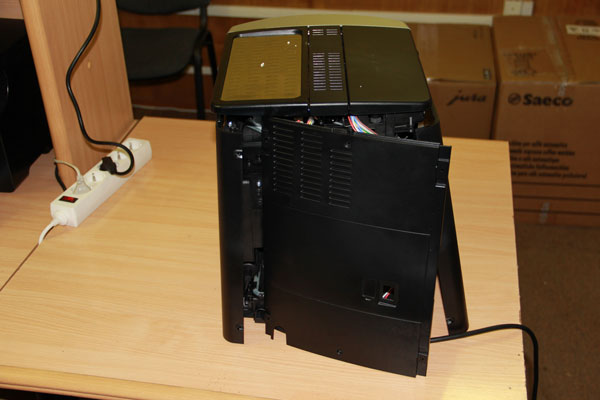

Боковые панели сдвигаем назад и снимаем их.

4

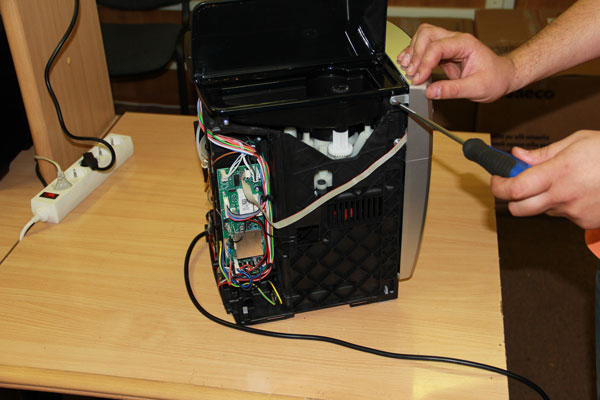

Откручиваем по три винта с каждой стороны.

5

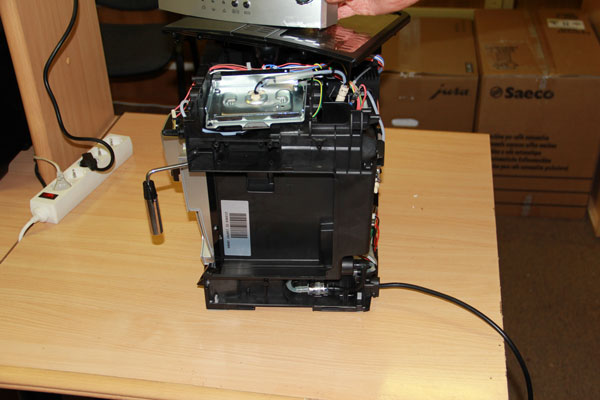

Снимаем верхнюю крышку, лицевую панель управления.

6

Снимаем защёлку тефлоновой трубки в центре пластины, откручиваем четыре винта крепления пластины верхнего поршня.

7

Отключив провода с концевика положения поршня, дренаж, тефлоновую трубку идущую на кран; извлекаем верхний поршень.

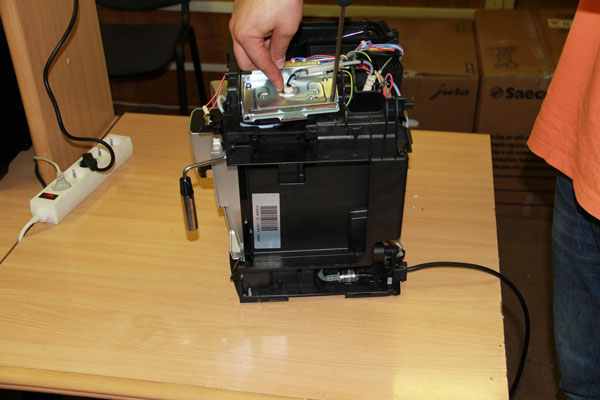

8

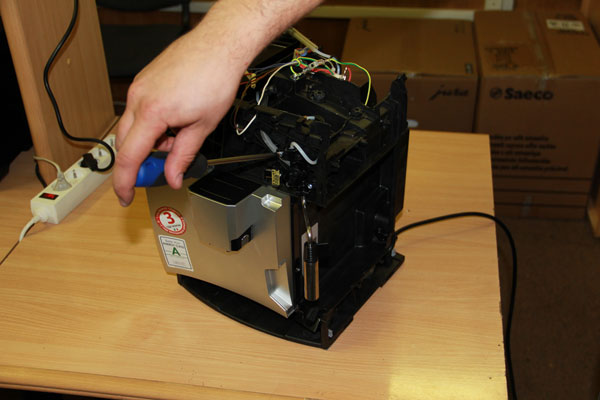

Кран пар кипяток крепится на трёх винтах.

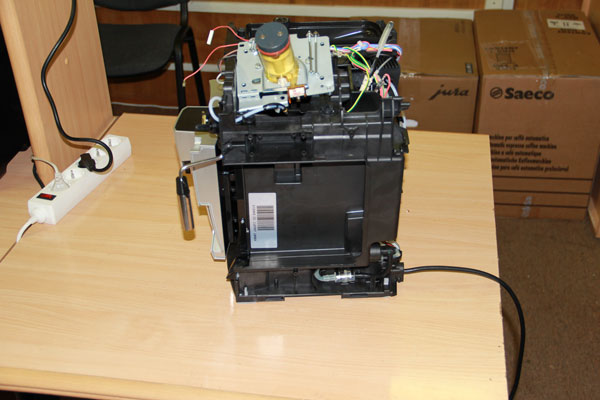

9

Аккуратно достаём заглушку в регуляторе помола кофе, откручиваем три винта крепления кофейного бункера и винт под заглушкой; снимаем кофейный бункер.

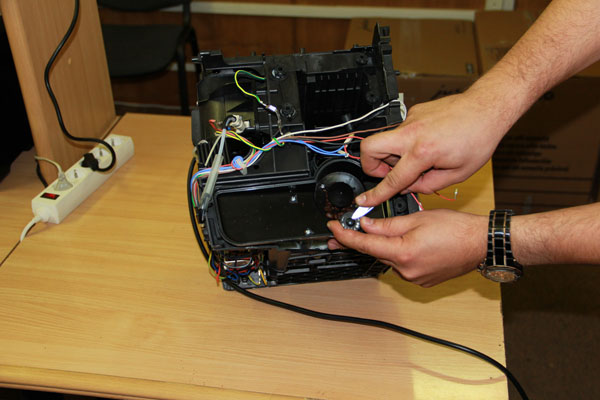

10

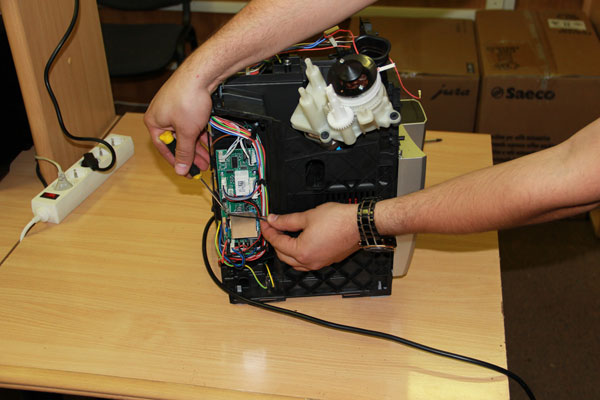

Отключаем клеммы от платы и снимаем кофемолку.

11

Плата крепится на четырёх винтах.

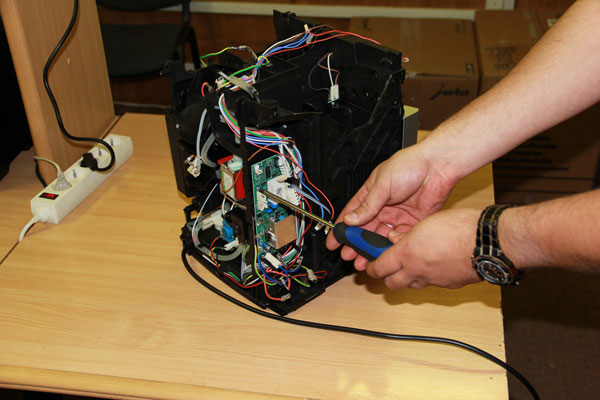

12

Концевик фронтальной дверки снимается вместе с платформой.

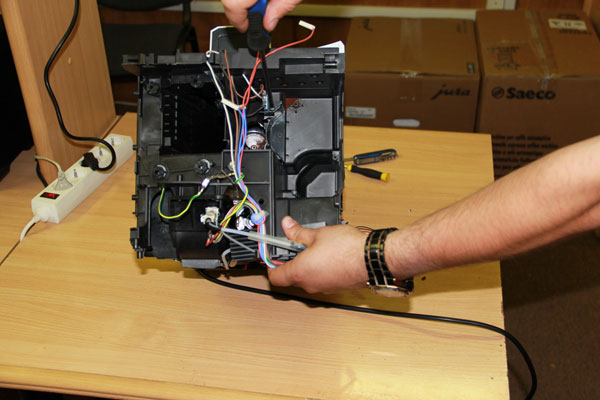

13

Бойлер крепят три винта, также необходимо снять защёлку тефлоновой трубки.

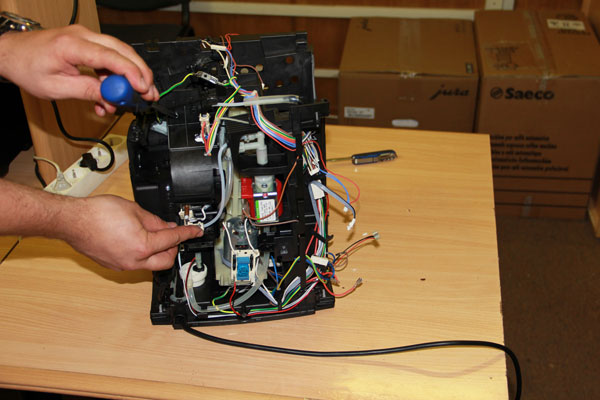

14

Бойлер с проводами и датчиками.

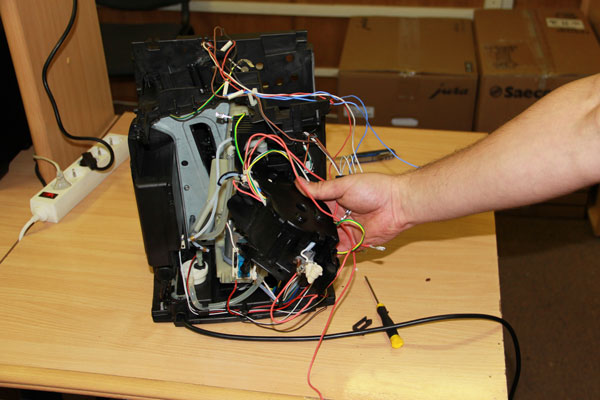

15

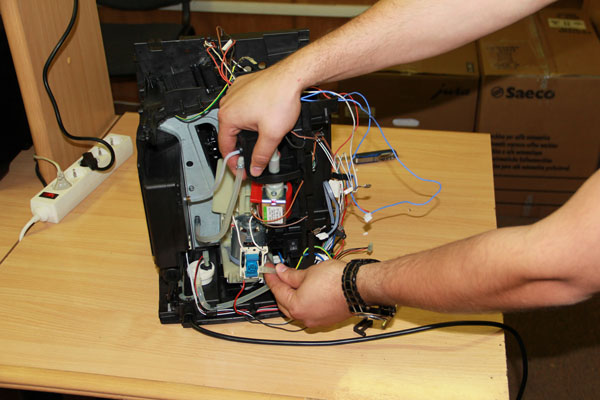

Помпа, верхний резиновый амортизатор сдвигаем на себя из нижнего вытаскиваем.

16

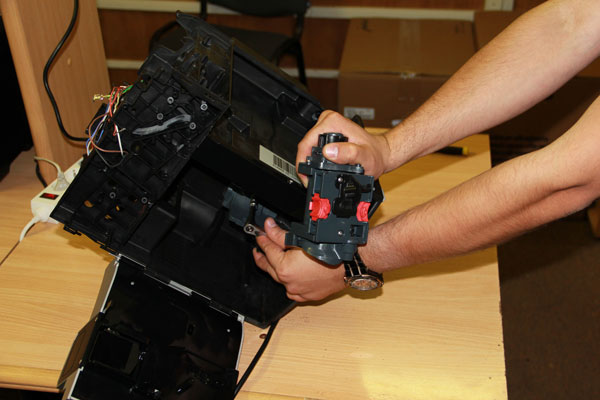

Извлекаем заварочную головку, откручиваем два винта крепления заварочной головки и один винт с низу крепящий привод с двигателем.

17

Привод заварочной головки.

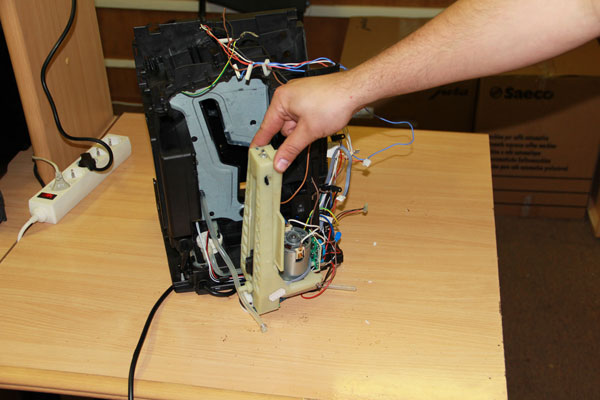

18

Счетчик воды.

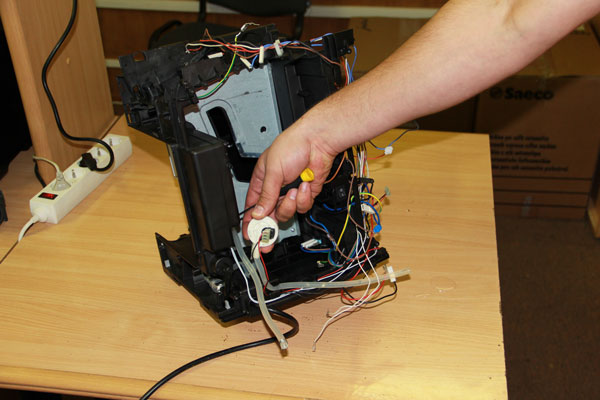

19

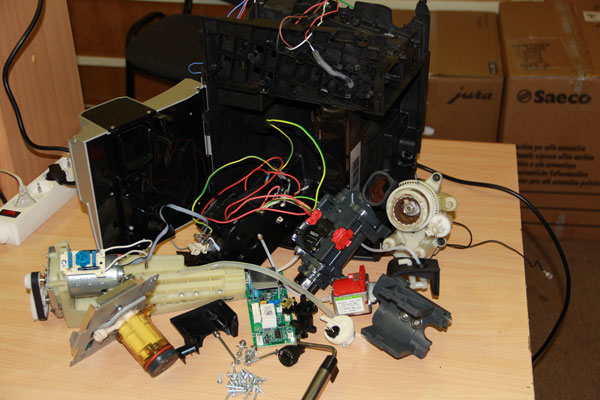

Всё узлы кофемашины Delonghi.
